การเลือกระยะห่างภายในหรือพรีโหลด

การเลือกระยะห่างภายในหรือพรีโหลด

ระยะห่างในการทำงานหรือพรีโหลดในตลับลูกปืนมีอิทธิพลต่อแรงเสียดทาน ขนาดโซนรับน้ำหนัก และอายุความล้าของตลับลูกปืน เหนือสิ่งอื่นใด แผนภาพที่ 1 แสดงความสัมพันธ์ระหว่างพารามิเตอร์เหล่านี้ แผนภาพนี้เป็นภาพรวมและอิงตามตลับลูกปืนกลิ้งภายใต้ภาระในแนวรัศมี
สำหรับการใช้งานทั่วไป ช่วงระยะห่างในการทำงานควรอยู่ภายในโซนที่แนะนำซึ่งแสดงในแผนภาพ 1
การเลือกระยะห่างภายในเริ่มต้นและการเลือกพรีโหลดจะอธิบายปัจจัยที่มีอิทธิพลที่ต้องพิจารณา และจัดเตรียมวิธีการที่คุณสามารถคำนวณระยะห่างภายในเริ่มต้นที่จำเป็นเพื่อให้บรรลุระดับระยะห่าง/พรีโหลดที่กำหนดโดยแอปพลิเคชันของคุณ

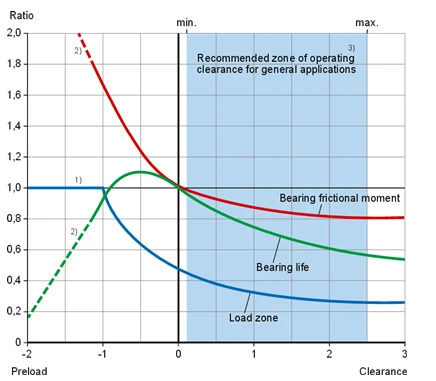

แผนภาพ 1 - ช่องว่างในการปฏิบัติงานหรือโหลดล่วงหน้าเทียบกับเกณฑ์การปฏิบัติงานหลัก

ระยะห่างภายในของแบริ่ง (รูปที่ 1) หมายถึงระยะทางรวมที่สามารถเคลื่อนย้ายวงแหวนแบริ่งตัวหนึ่งได้โดยสัมพันธ์กับอีกวงแหวนในทิศทางแนวรัศมี (ระยะห่างภายในแนวรัศมี) หรือในทิศทางตามแนวแกน (ระยะห่างภายในตามแนวแกน)

ระยะห่างภายในเริ่มต้นคือระยะห่างภายในในตลับลูกปืนก่อนการติดตั้ง

ระยะห่างจากการติดตั้งคือระยะห่างภายในของตลับลูกปืนหลังการติดตั้ง แต่ก่อนที่จะใช้งาน
ระยะห่างในการทำงานคือระยะห่างภายในตลับลูกปืนเมื่อใช้งานและมีอุณหภูมิถึงระดับคงที่

ในการใช้งานส่วนใหญ่ ระยะห่างภายในเริ่มต้นของตลับลูกปืนจะมากกว่าระยะห่างในการทำงาน นี่เป็นเพราะผลกระทบของ:
การรบกวนพอดีกับเพลาและ/หรือตัวเรือน
การขยายตัวทางความร้อนของวงแหวนแบริ่งและส่วนประกอบที่เกี่ยวข้อง

ตลับลูกปืนต้องมีระยะห่างในการทำงานที่เหมาะสมจึงจะทำงานได้อย่างน่าพอใจ (ความสำคัญของการเลือกระยะห่าง/พรีโหลดที่ถูกต้อง)

ในกรณีส่วนใหญ่ ตลับลูกปืนจำเป็นต้องมีระยะห่างในระดับหนึ่ง (การเลือกระยะห่างภายในเริ่มต้น) อย่างไรก็ตาม ในบางกรณี อาจต้องมีการโหลดล่วงหน้า เช่น การกวาดล้างเชิงลบ (การเลือกการโหลดล่วงหน้า)
ตามกฎทั่วไป:
ตลับลูกปืนควรมีระยะห่างในการทำงานที่แทบจะเป็นศูนย์
โดยทั่วไปแล้ว ตลับลูกปืนลูกกลิ้งทอรอยด์แบบทรงกระบอก เข็ม ทรงกลม และแบบ CARB จะต้องมีระยะห่างในการทำงานเล็กน้อย
ตลับลูกปืนลูกกลิ้งเรียวและตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมควรมีระยะห่างในการทำงานเล็กน้อย ยกเว้นในการใช้งานที่จำเป็นต้องมีความแข็งหรือการควบคุมตำแหน่งในระดับสูง ซึ่งในกรณีนี้สามารถติดตั้งได้ด้วยระดับพรีโหลด
